一、无刷直流水泵的构成

无刷直流水泵（BLDC PUMP）是较为高效且应用广泛的水泵，其核心构成包含以下几个关键部分：

转子：转子是无刷直流水泵的核心部件，通常由永磁材料制成。永磁材料有着高磁能积和高矫顽力的特点，这使得转子能够稳定地产生磁场。在电机运行过程中，转子产生的磁场与定子线圈产生的磁场相互作用，使驱动电机转动，使水泵可以持续转动。

定子：定子由带有线圈绕组的铁芯构成。当外部电源为线圈绕组供电时，会产生变化的磁场。这个磁场与转子的永磁磁场相互作用，会产生转矩，使转子开始转动，能够使电机实现能量转换。

位置传感器（非必需）：位置传感器的主要作用是检测转子的位置。在电机运行中，准确的转子位置信息对于电机按照正确顺序给各相通电是非常重要的，这样才能产生连续均匀的旋转磁场。但是部分无刷直流水泵采用了无位置传感器控制技术，省略了这一部件。

电机控制器：电机控制器是无刷直流水泵的重要组成部分。它负责接收外部的控制信号，同时结合转子的位置信息，精确控制各相线圈的通电顺序和时间。通过这种方式，精准调控电机，使水泵可以按照预定的要求运行。

二、无刷直流水泵的工作原理

无刷直流水泵的工作原理基于电磁感应和磁场相互作用原理，具体过程如下：

磁场产生：当定子线圈通电时，会产生一个变化的磁场。这个变化的磁场与转子产生的永磁磁场相互作用，会产生一个使转子转动的转矩，助力电机的转动。

位置检测：位置传感器（或采用无位置传感器控制技术）会实时检测转子的位置信息，并及时反馈给电机控制器，使后续能够精确控制电机运行。

通电顺序控制：电机控制器根据转子的位置信息，控制各相线圈的通电顺序和时间。通过依次给各相线圈通电，使定子产生的磁场方向能够连续均匀地变化，从而持续驱动转子转动，保证电机的稳定运行。

水泵工作：转子转动时，会通过特定的机械结构将动力传递给水泵叶轮。叶轮在动力的驱动下旋转，进而产生水流，实现无刷直流水泵的抽水功能，满足不同场景下的用水需求。

三、无刷直流水泵结构示意图说明

无刷直流水泵的结构存在两种常见形式。一种结构是定子位于内部，转子位于外部，二者通过电磁相互作用实现电机的转动。电机控制器负责接收外部控制信号，并根据转子的位置信息控制各相线圈的通电顺序和时间。

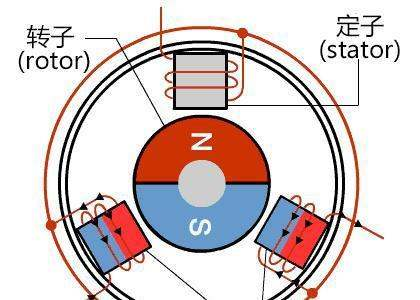

另一种结构则相反，定子在外部，转子在内部。这种结构同样基于电磁相互作用的原理来驱动电机转动，再通过水泵叶轮将动力传递给水流，实现抽水目的。

四、无刷直流水泵的驱动方法

无刷直流水泵的驱动方法根据不同分类有多种，常见的有以下两种：

方波驱动：方波驱动方式方便实现，并且易于实现电机的无位置传感器控制。它通过控制各相线圈的通电顺序和时间，使定子产生的磁场方向连续均匀地变化，从而驱动转子转动。不过，这种驱动方式可能会影响电机平稳的运行。

正弦驱动：正弦驱动方式能够改善电机的运行效果，使输出力矩更加均匀。它通过精确控制各相线圈的通电电流大小和相位角，让定子产生的磁场呈现正弦波形变化。这种方式可以减小电机的振动和噪音，提高电机的运行效率。正弦驱动可以细分为 SPWM 和 SVPWM（空间矢量 PWM）两种方式，其中 SVPWM 的效果优于 SPWM，能够进一步提升电机的性能。

综上所述，无刷直流水泵凭借其结构简单、运行可靠、易于维护等显著优点，在众多领域广泛应用。深入了解其构成和工作原理，有助于我们更好地使用和维护这种高效节能的水泵设备，充分发挥其性能优势。
